چشمک زدن و روشن نشدن تلویزیون سونی یکی از اتفاقات تکراری و رایج است. علت چشمک زدن چراغ قرمز تلویزیون سونی را می‌توان با بررسی تعداد چشمک‌ها و استفاده از سیستم عیب‌یابی داخلی دستگاه بهتر تشخیص داد. این سیستم با توجه به تعداد چشمک‌های چراغ جلوی تلویزیون، ایجاد خرابی در بخش‌های مختلف دستگاه را اعلام می‌کند.
در این مقاله، مستقیماً به سراغ تعمیر بک لایت تلویزیون سونی KDL-40R450 می‌رویم. در این مدل، ۶ بار چشمک زدن چراغ قرمز تلویزیون یکی از نشانه‌های مهم خرابی بک لایت است.
اگر تلویزیون شما سونی مدل KDL-40R450 است و بعد از روشن کردن خوبخود خاموش می‌شود و ۶ بار چشمک می‌زند، در ادامه روش عیب یابی و تعمیر بک لایت این مدل را بررسی می‌کنیم.
علت روشن شدن چراغ قرمز تلویزیون سونی
شرکت سونی در دفترچه راهنمای تلویزیون‌های خود و در بخش عیب‌یابی یک موضوع خاص را توضیح داده:
در صورت مواجه شدن با مشکل چشمک زدن و روشن نشدن تلویزیون سونی، تعداد چشمک‌ها را شمارش کرده و با نزدیکترین مرکز تعمیر تلویزیون سونی تماس بگیرید
برای توضیح دادن این موضوع باید بدانیم تلویزیون‌های سونی دارای سیستم عیب‌یاب داخلی هستند. در حالت عادی و سلامت تلویزیون، این سامانه خاموش است، اما وقتی یکی از قطعات تلویزیون معیوب می‌شود، روشن و فعال شده و ۲ اتفاق را ایجاد می‌کند:
- تلویزیون خودبخود خاموش می‌شود.
- چراغ جلوی تلویزیون شروع به چشمک زدن می‌کند.
در نگاه اول، چشمک زدن تلویزیون سونی پشت سر هم و بدون نظم مشخص به نظر می‌رسد. اما اگر با دقت به روشن و خاموش شدن لامپ جلوی تلویزیون نگاه کنید، متوجه می‌شوید که یک الگوی مشخص وجود دارد. چراغ چند بار چشمک می‌زند، سپس چند لحظه خاموش می‌ماند و دوباره همان تعداد چشمک را تکرار می‌کند.
چشمک زدن چراغ جلوی تلویزیون سونی، یک کد مشخص را نشان می‌دهد. به بیان دیگر، چراغ تعداد مشخصی چشمک می‌زند، سپس حدود ۲ ثانیه خاموش می‌ماند و دوباره همان تعداد چشمک را تکرار می‌کند. هر تعداد چشمک نیز می‌تواند نشان‌دهنده یک مشکل یا خطای مشخص در تلویزیون باشد.
جدول چشمک تلویزیون سونی و معنی تعداد چشمک‌ها
در تکمیل آشنایی با موضوع سیستم عیب‌یاب تلویزیون‌های سونی باید بدانیم که در هر مدل با توجه به ساختار، قطعات داخلی تلویزیون به چند بخش تقسیم شده و برای هر قسمت یک عدد در نظر گرفته می‌شود. مثلا برای قطعات بخش پاور (منبع تغذیه عدد ۲ اختصاص داده شده و برای قطعات بخش نمایش تصویر عدد ۵ در نظر گرفته شده است.
سیستم عیب‌یابی هم به نحوی تنظیم می‌شود که در صورت ایجاد مشکل در بخش پاور، ارور ۲ چشمک و در صورت خرابی قطعات بخش پردازش تصویر ۵ چشمک نمایش داده شود. مجموعه این اطلاعات در جدول چشمک تلویزیون سونی درج شده و در نقشه فنی تعمیر تلویزیون سونی در اختیار بخش سرویس و خدمات پس از فروش قرار می‌گیرد.
پس اگر با مشکل چشمک زدن چراغ جلوی تلویزیون سونی مواجه شدیم در ابتدا باید به دقت تعداد چشمک‌ها را شمارش کرده و سپس به جدول چشمک در سرویس منوال همان مدل مراجعه کنیم. این روش استاندارد و دقیق برای عیب‌یابی و تعمیر تلویزیون سونی است.
علت ۶ بار چشمک زدن تلویزیون سونی KDL-40R450
حالا که متوجه شدیم چرا تلویزیون سونی چشمک می‌زند و نقش سامانه عیب یابی را در پروسه تعمیر تلویزیون سونی درک کردیم، وقت آن است که بدانیم ۶ بار چشمک زدن تلویزیون سونی KDL-40R450 برای خرابی چه قطعاتی اختصاص داده شده است.
مراجعه به نقشه فنی تلویزیون سونی KDL-40R450 نشان می‌دهد که در جدول ارور، کد ۶ چشمک برای قطعات بخش بک لایت (نور پس زمینه) اختصاص داده شده است.
بک لایت تلویزیون چیست و چه وظیفه‌ای دارد؟
بک لایت یکی از قطعات تلویزیون‌های LCD و LED است و در تلویزیون‌های دیگر مانند پلاسما و یا OLED ها وجود ندارد. بک لایت شامل تعدادی لامپ است که در پشت صفحه نمایش قرار دارند و روشنایی تصویر را تامین می‌کنند.
بک لایت تلویزیون انواع مختلفی دارد اما ۲ نوع از آنها بیشتر استفاده می‌شود:
- Direct: لامپ‌های بک لایت در پشت صفحه نمایش قرار گرفته و روشنایی آنها به طور مستقیم به صفحه نمایش می‌تابد.
- Edge: لامپ‌ها در کناره‌های پنل تلویزیون قرار می‌گیرند و روشنایی آنها از طریق پخش شدن در صفحه (دیفیوزر) صفحه نمایش را روشن می‌کند.

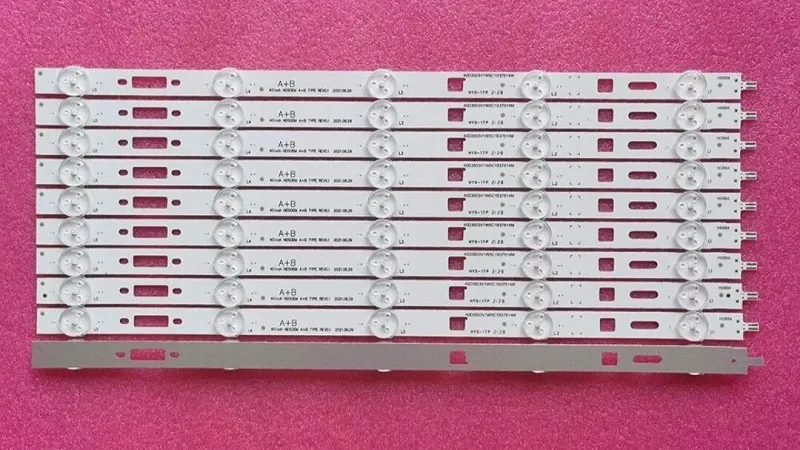

بک لایت تلویزیون سونی KDL-40R450
در ابتدای موضوع تعمیر بک لایت تلویزیون سونی KDL-40R450 باید بدانیمکه در این مدل از بک لایت دایرکت استفاده شده است. همانطور که گفتیم این نوع بک لایت به صورت شاخه‌های افقی چیده شده و نور آن به صورت مستقیم به صفحه نمایش تابانده می‌شود.
بک لایت تلویزیون سونی مدل R450 از ۵ شاخه تشکیل شده است. هر شاخه ۱۰ عدد لامپ دارد و در مجموع ۵۰ عدد لامپ بک لایت این مدل را تشکیل می‌دهد.
رفع مشکل ۶ بار چشمک زدن تلویزیون سونی KDL-40R450
مقدمه مهم برای تعمیر بک لایت تلویزیون سونی KDL-40R450 شمارش دقیق چشمک‌ها و مراجعه به جدول چشمک و تشخیص خرابی بک لایت است. متخصصین تعمیرات تلویزیون معتقدند تشخیص درست و دقیق ۸۰% مراحل تعمیرات را تشکیل می‌دهد.
برای رفع مشکل ۶ بار چشمک زدن تلویزیون سونی مدل KDL-40R450 باید بدانیم بهترین روش تعمیر، تعویض کامل بک لایت است.
در تعمیر بک لایت تلویزیون سونی KDL-40R450 حتما از بک لایت باکیفیت استفاده کنید. برد اصلی در این مدل از فلز آلومینیوم ساخته شده که دفع کننده حرارت لامپ‌ها است و باعث افزایش عمر بک لایت تلویزیون سونی شما خواهد شد.
بهترین مارک بک لایت تلویزیون سونی ۴۰ اینچ
یکی از نکات مهم در مجموعه تعویض بک لایت یک تلویزیون، برند و یا همان مارک بک لایت است. با توجه به تقاضای بالایی که برای بک لایت وجود دارد، برندهای مختلفی اقدام به تولید بک لایت کرده‌اند.
انتخاب بهترین مارک بک لایت تلویزیون یکی از چالش‌هایی است که تعمیرکار تلویزیون با دقت در آن می‌تواند باعث افزایش عمر بک لایت تلویزیون شود.
بهترین برندهای بک لایت تلویزیون سونی عبارتند از:
- eastern star
- SHARP
ریست کردن منوی عیب یابی تلویزیون سونی
شرکت سونی توصیه می‌کند بعد از پایان تعمیر تلویزیون، منوی عیب یابی را ریست کنید تا در صورت ایجاد ایراد دیگر با اطلاعات ثبت شده از ایراد قبلی تداخل نکند. در ادامه به شما می‌گوییم بعد از تعمیر بک لایت تلویزیون سونی KDL-40R450 چگونه می‌توانید منوی عیب‌یاب را ریست کنید:
برای دسترسی به منوی عیب یابی تلویزیون سونی، ابتدا تلویزیون را در حالت استندبای قرار دهید.
برای ورود به منوی عیب یابی باید کلیدهای زیر را پشت سر هم و با فاصله کوتاه فشاردهید.
- DISPLAY
- ۵
- VOLUME –
- POWER ON
تلویزیون روشن شده و جدول عیب‌یابی تلویزیون سونی ظاهر می‌شود.
برای ریست کردن منوی عیب یابی تلویزیون سونی لازم است که کلیدهای ۸ و سپس ۰ را پشت سر هم فشار دهید. با فشار دادن این دو کلید می‌بینید که عددهای که تغییر کرده است، صفر می‌شود و در واقع منوی عیب یابی ریست شده است.
